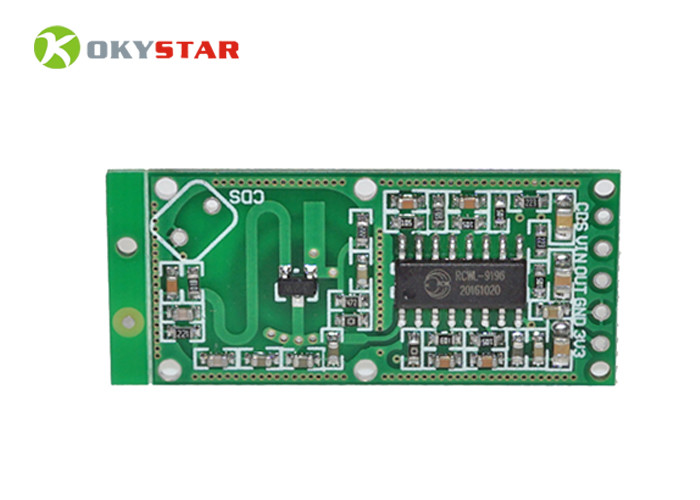

индукция человеческого тела датчика радиолокатора микроволны модуля переключателя 4-28В 100мА РКВЛ-0516

Трансформатор разделенного ядра модуля датчика АК сини 3.5мм 20А/1В СКТ013-020 настоящий настоящий

Описание:

Был конструирован этот модуль по мере того как альтернатива к детекторам движения ПИР обыкновенно используемым в охранных сигнализациях. Вместо воспринимать изменения в ультракрасном радио испустили мовинг человеком пользы этого датчика радиолокатор Допплер микроволны обнаружить мовинг объекты. Он имеет ряд чувствительности ~7 метров. Вызыванный свой штырь выхода пуска переключит от (НИЗКИЙ УРОВЕНЬ) 0В к максимуму (3.3В) для | за 2 до 3 секунды до возвращающ в свое бесполезное государство НИЗКОГО УРОВНЯ.

Спецификация:

Рабочий потенциал: 4-28В
Рабочий ток: 2.8мА (типичное); 3мА (максимальное)
Расстояние обнаружения: 5-9м
Передавая сила: 20мВ (типичное); 30мВ (максимальное)
Напряжение тока выхода: 3.2-3.4В
Напряжение тока выхода управляя емкостью: 100мА
Путь пуска: повторите пуск
Низший уровень контроля за выпуском продукции: 0В
Контроль за выпуском продукции высокопоставленный: 3.3В
Рабочая температура: -20~80 Градус цельсия
Температура хранения: -40~100 Градус цельсия

Введение части регулировки:

1.К-ТМ регулируют время пуска повторения, время по умолчанию пуска 2с; емкость увеличивая конденсатора сделает время пуска повторения более длинным; и фактическое считая время пуска может работать как ниже: Вставьте конденсатор на К-ТМ, испытайте 9196 частот ф 3 штырей, повторите время Т= пуска (1/ф) *32768
Регулировка расстояния обнаружения 2.Р-ГН; соединитесь с резистором и расстояние обнаружения станет короче; если не соединиться, расстояние обнаружения 7м; если соединитесь с резистором ома 1М, то расстояние обнаружения 5м
Параллель 3.Р-КДС внутренняя ВКК соединяется с внутренним резистором ома 1М с штырем КД (который штырь 196 9) Р-КДС, КД соединяется с фоторезистором, вами может закрыть функцию обнаружения вечером

Определение Пин:
3В3: выходная мощность 3В3
ГНД: земля
ВНЕ: контролируйте выход; когда обнаружьте мовинг объекты, он выведет наружу высокий уровень
ВИН: ввод напряжения, 4-28В
КД: включите обломок контроля, более низкий чем 0.7В, ВНЕ выведет наружу низкоуровневое все время

Включенный пакет:

1 модуль переключателя ПК РКВЛ-0516
